Notre mini-ascenseur de construction pour le levage d'éléments de construction
Plus besoin de se trimballer sur le chantier ! Qu'il s'agisse d'une nouvelle construction ou d'une rénovation, le Minilift convainc par son large éventail d'applications possibles.
Jetez un coup d'œil à nos exemples d'application !
Les domaines d’application
de notre mini-palan de chantier en un coup d’œil

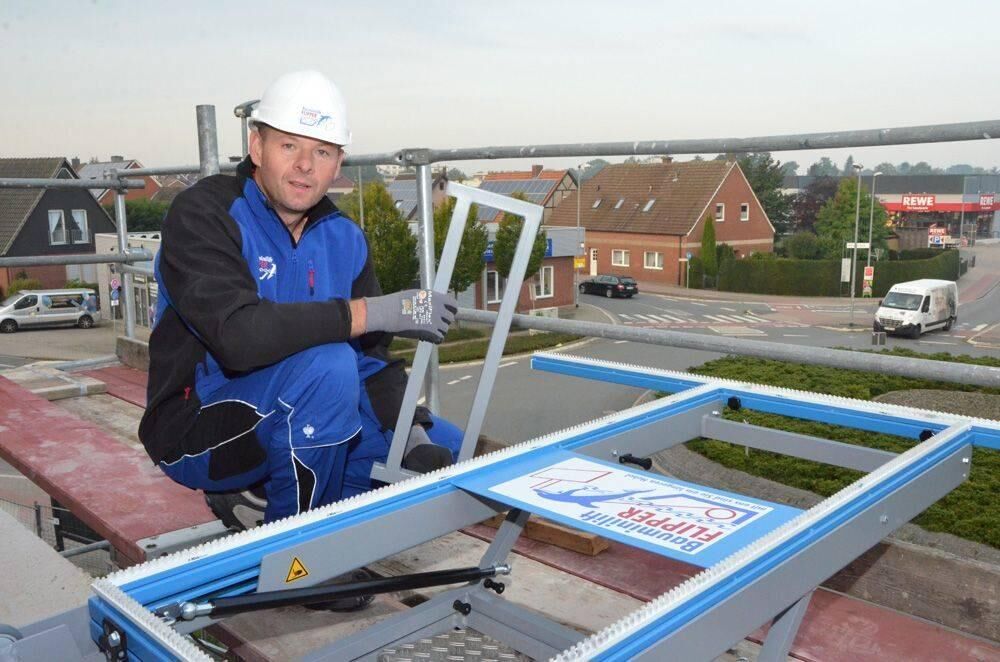

Pied de support
Le petit pied d'appui est inclus dans les accessoires avec le mini-ascenseur de chantier Flipper et est utilisé pour le montage sur l’échafaudage.

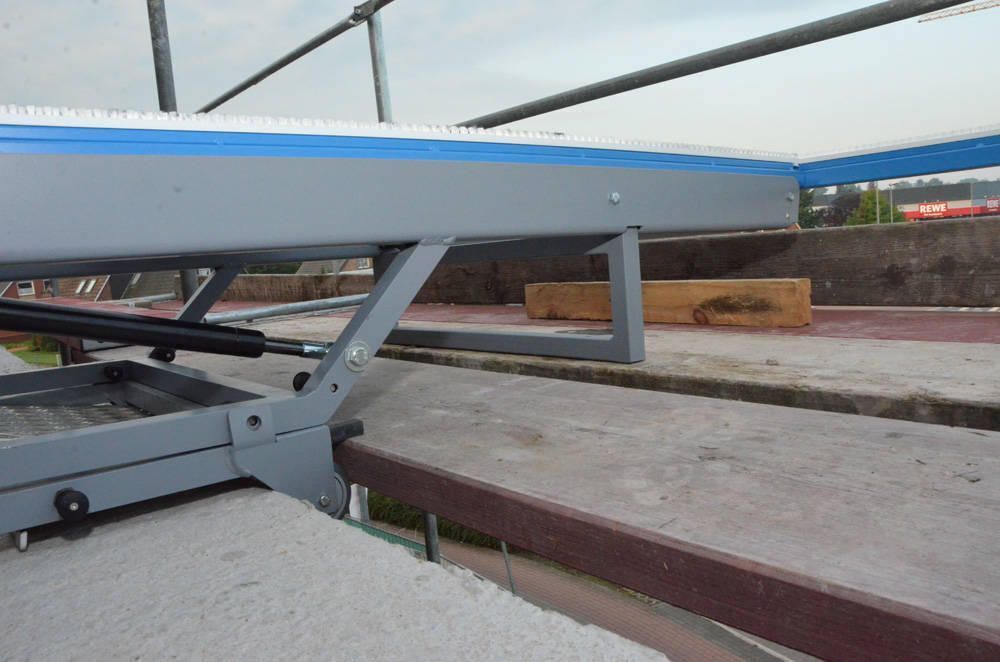

Assemblage du pied de support
En montant le petit pied d'appui en dessous à l'avant, le transfert de charge sur l'échafaudage est garanti.
Arrière
Fixation du mini-lift de construction sur la face arrière, perçage de 10 mm et pose des chevilles.
Serrer la ceinture
Puis serrez avec une sangle.

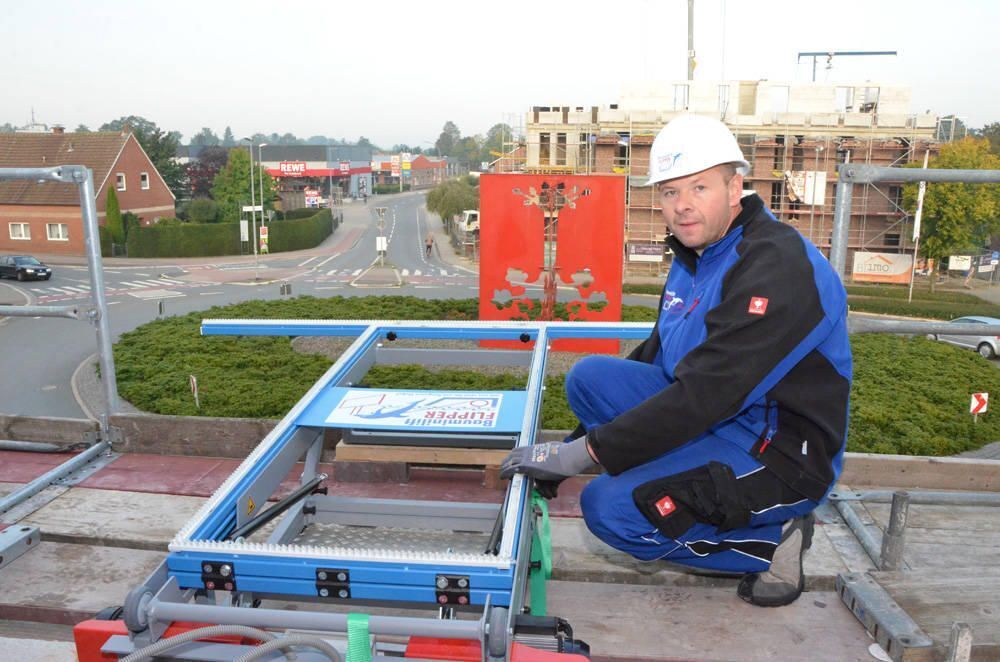

Prêt pour l'action !
Le flipper est maintenant prêt à être utilisé !

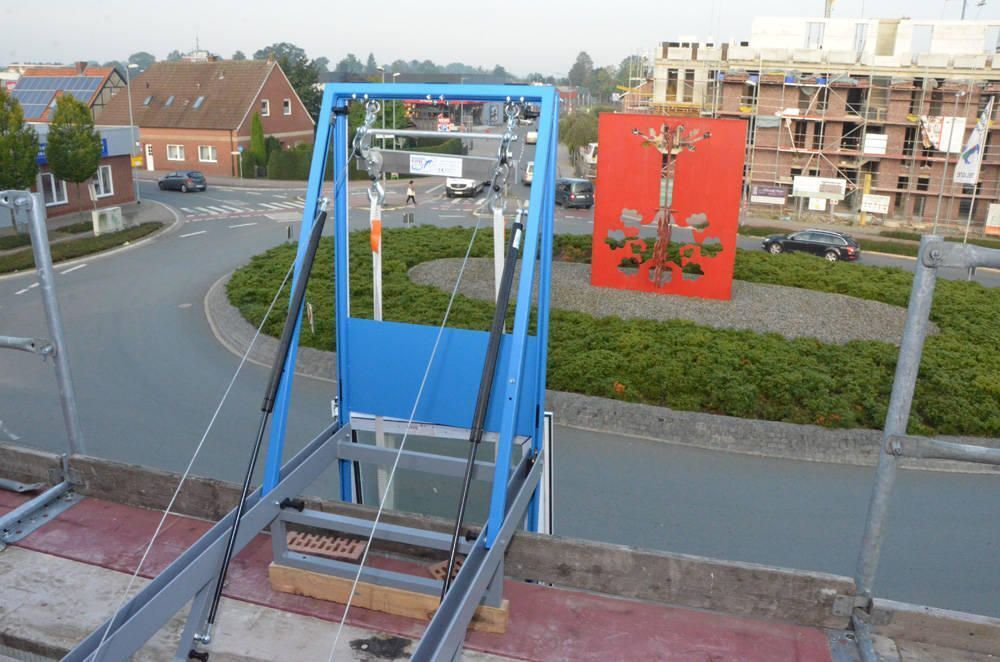

Porte de balcon
Livraison de la première porte de balcon.
Utilisation sur plusieurs étages
Les étages inférieurs sont également pourvus de fenêtres en même temps. Le minilift ne doit pas être déplacé pour cela.
Cadre de porte de balcon
Accrochage d'un cadre de porte de balcon.

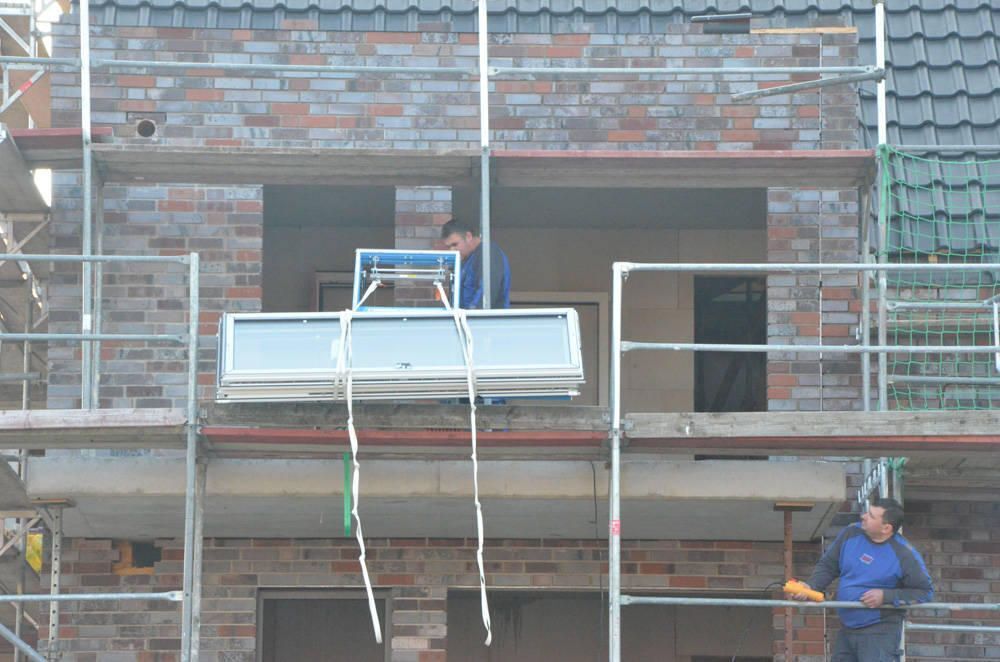

Le cadre de la porte du balcon est tiré par-dessus l’échafaudage
Le cadre de la porte du balcon est tiré par-dessus l'échafaudage, puis posé à plat. Ensuite, on détache les sangles, le reste est un jeu d'enfant.

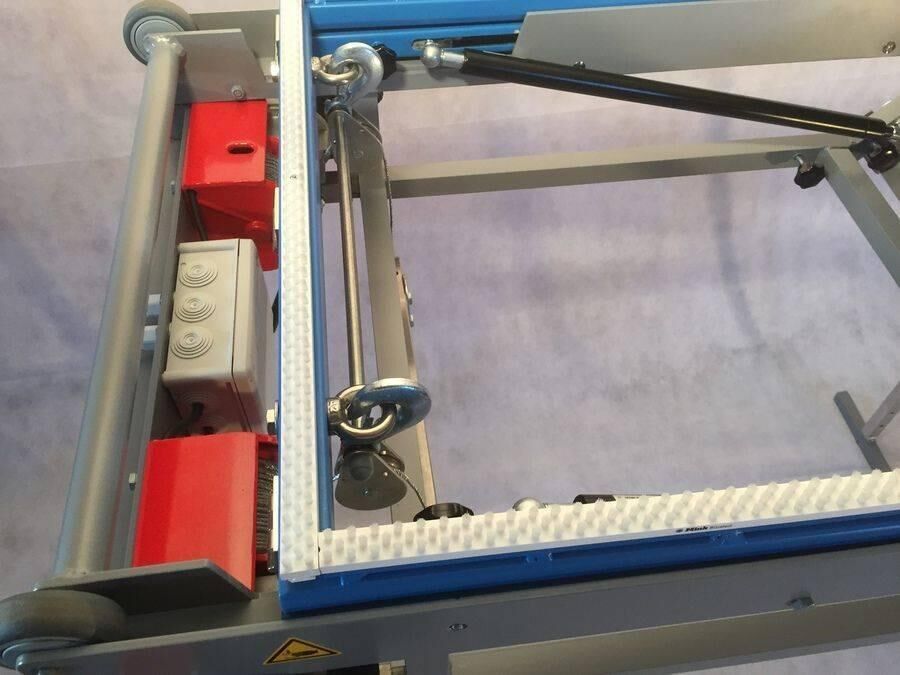

Brosses spéciales
Grâce à des brosses spéciales (blanches sur la photo), les surfaces sensibles ne sont pas endommagées.

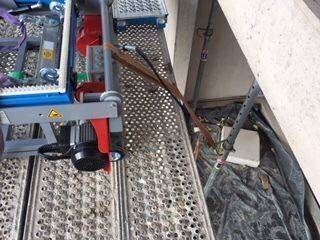

Sangle d’arrimage
Comme la sangle de tension est fixée directement sur le support de construction, le Bau-Minilift repose en toute sécurité sur l'échafaudage.
Mini grue pour échafaudage
Ici, le palan de chantier est simplement posé sur l'échafaudage tandis que les pieds arrière sont repliés. Une sangle de tension est appliquée à l'arrière pour l'empêcher de basculer. Pour maintenir le transfert de charge aussi loin que possible, des poutres équarries sont placées en dessous dans la zone avant.
Installation de fenêtres dans un hall commercial
Installation de fenêtres dans un hall commercial avec bureaux. Même si les fenêtres ici n'étaient pas grandes, il y en avait beaucoup. Néanmoins, une ouverture appropriée pour l'ascenseur a été trouvée ici aussi. Ici, plusieurs vitres ont été soulevées en même temps, mais celles-ci sont restées protégées même en position horizontale, grâce au liège.
Remplacement des vitres au moyen d'un minilift
L'ascenseur de chantier convient également pour le verre facilement cassable. Ici, par exemple, une porte levante-coulissante a été installée au premier étage pendant la phase de construction. Après 4 mois, la vitre a dû être remplacée en raison d'une fissure de tension. En raison de son poids de 95 kg, la nouvelle vitre ne pouvait pas passer par la cage d'escalier. Grâce au mini-palan de chantier Flipper, la nouvelle vitre était montée et l'ancienne descendue en un rien de temps. L'ensemble du processus, y compris le montage et le démontage de la grue, n'a pris que 20 minutes.
Différence de hauteur entre l'échafaudage et le sol
Dans ce cas, la couche d'échafaudage est plus basse que le plancher. Par conséquent, la barre supérieure a été retirée et branchée avec la barre inférieure. Ainsi, le palan de construction a été placé sur deux poteaux d'échafaudage et un trou de goujon a été percé à l'arrière et arrimé
Portes intérieures de transport au 1er étage
Ici, nous avons pu nous garer directement sous la loggia et remonter les portes intérieures facilement et de manière directe.
Immeuble d'appartements - Levage des portes avec une mini-grue
Ce jour-là, 13 portes insonorisées pesant 65 kg chacune et 55 portes tubulaires de tension pesant 30 kg chacune ont été livrées.
Immeuble d'habitation - après 3 heures
Avec un ouvrier en bas et un autre en haut, toutes les portes pouvaient être amenées à destination intactes. Ici, le palan de construction a soulevé 2 portes insonorisées ou 5 portes tubulaires de tension en même temps.
Utilisation dans un immeuble d’habitation
Dans ce projet de construction, un total de 280 portes pour 71 appartements a dû être installé étage par étage. Aucun problème avec notre palan de construction !

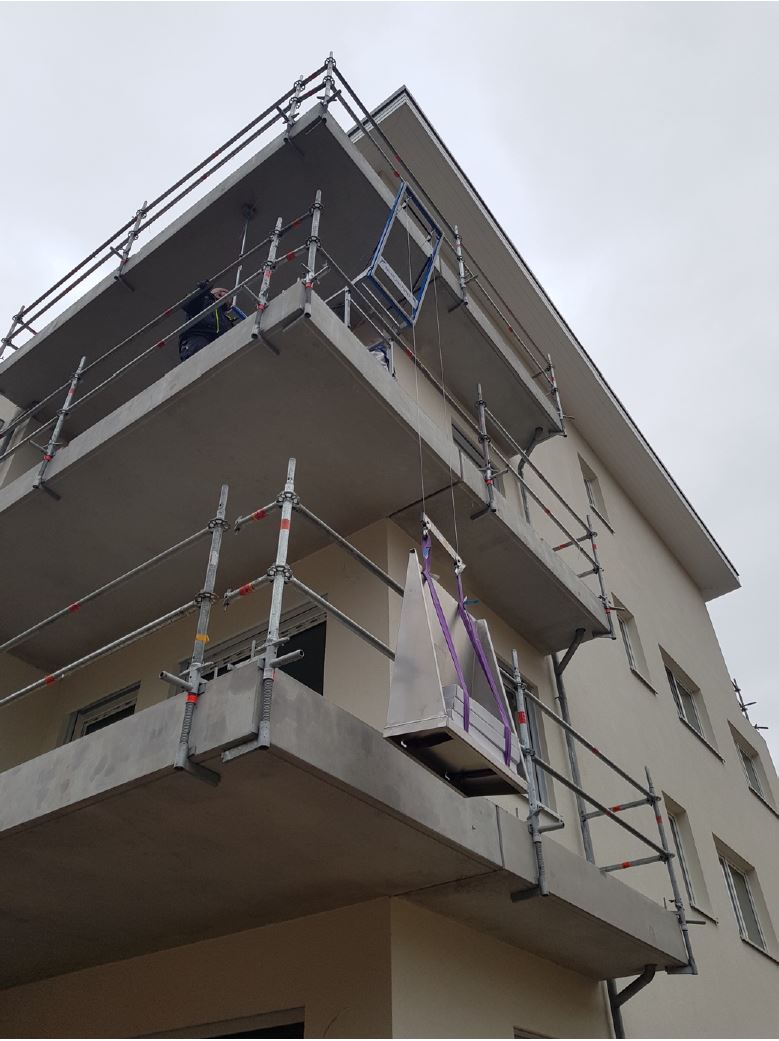

Mini grue - parfaite même pour les ouvertures étroites
Dans ce cas, la loggia était si étroite que les portes ne pouvaient être levées que sur le bord. Néanmoins, l'utilisation du monte-charge de construction a permis de sauver toutes les personnes concernées d'une marche de 30 m et de l'escalier. Grâce au mini-lift, 32 portes tubulaires à serrage et 4 portes coupe-feu, pesant chacune 65 kg, peuvent être facilement transportées au 1er étage en seulement 2 heures (montage et démontage de la grue compris).
Ascenseur de balcon Comment utiliser l'ascenseur de chantier pour flipper et le mini flipper comme ascenseur de balcon
Les palmes et mini-palmes d'ascenseur de chantier peuvent également être utilisées comme ascenseurs de balcon,
la petite version de l'ascenseur de balcon ne nécessite que 1 mètre d'espace pour être installée.
Le transport et le montage peuvent être effectués par une seule personne, car notre ascenseur à balcon est comme un
Étendoir et installation en quelques étapes simples, deux assurent un maintien sûr
Étais de plafond tendus contre le plafond sur la face arrière.
Toutes les photos et vidéos servent uniquement d'exemple tiré de la pratique,
l'opérateur est toujours responsable de l'installation et du fonctionnement de l'ascenseur de balcon
assurez-vous de lire et de suivre les instructions d'utilisation

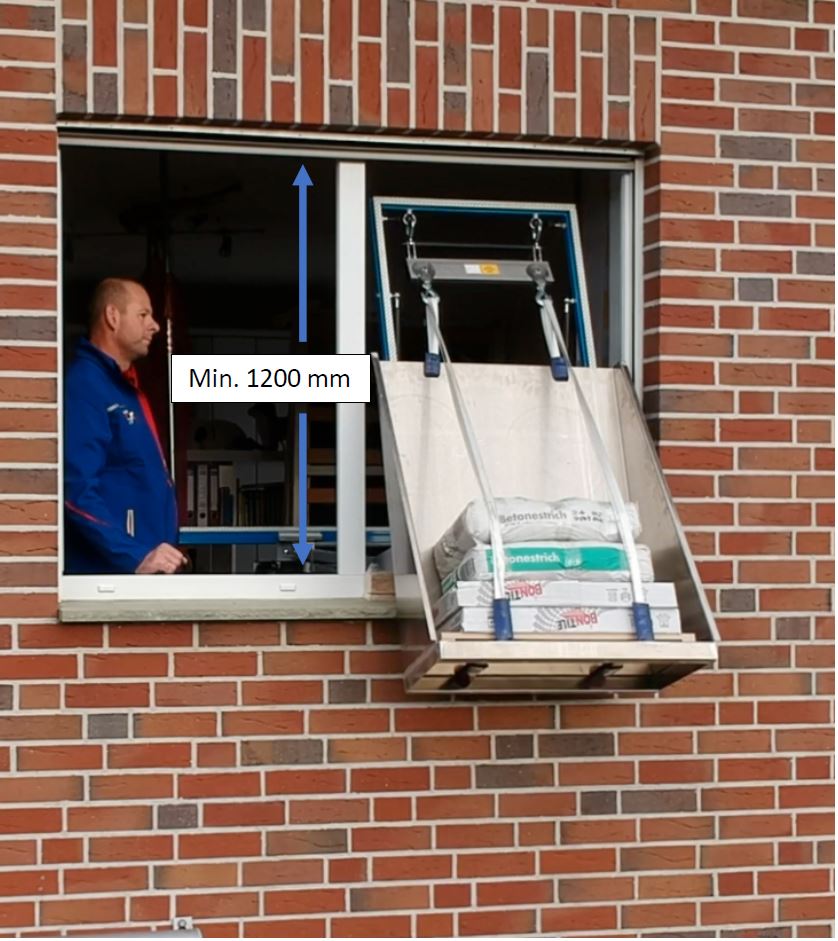

Ascenseur de balcon Mini Flipper 150 (assemblé)
Directement dans la fenêtre avec caisse de transport pour carreaux et sacs, nécessite une hauteur minimale de 1200 mm

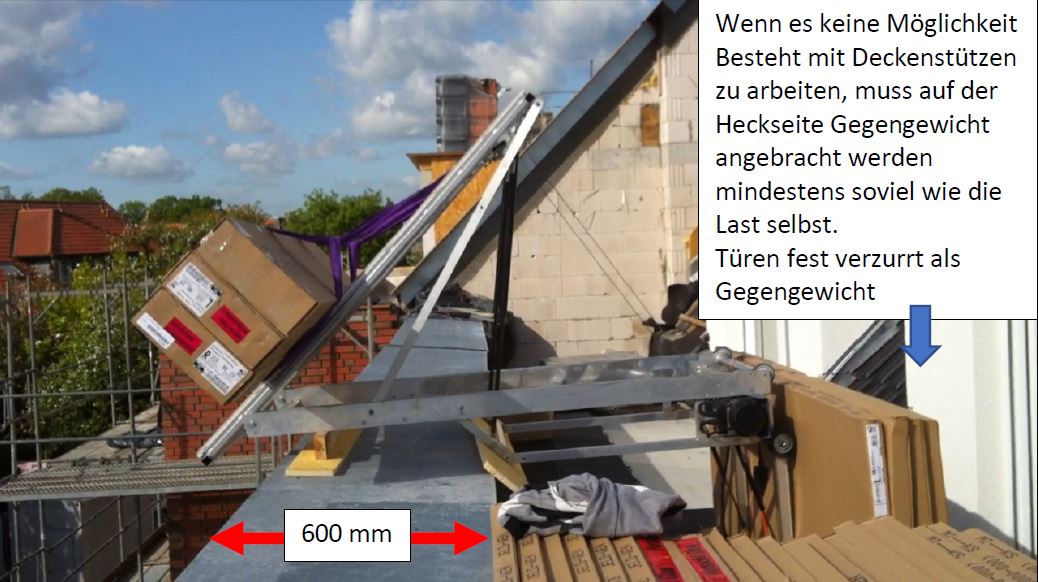

Fixation sans supports de plafond
S'il n'est pas possible de travailler avec des étais, un contrepoids doit être fixé à l'arrière, au moins autant que la charge elle-même. Dans l'exemple : portes bien arrimées comme contrepoids

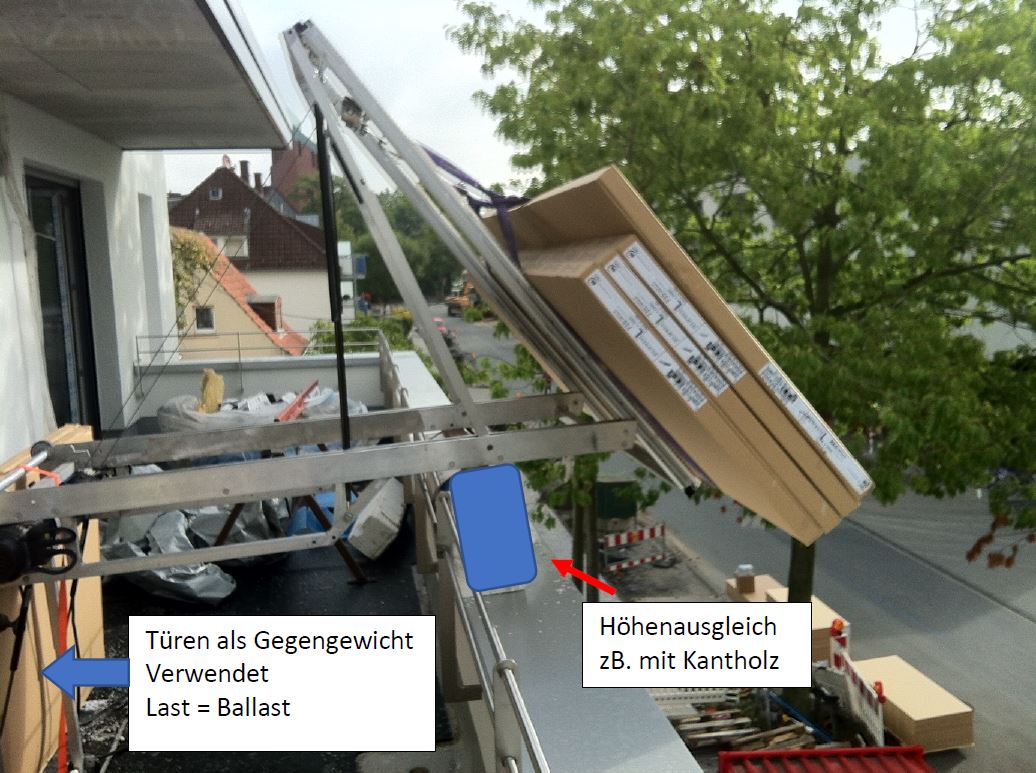

Compensation de hauteur
Une compensation de hauteur peut être créée, par exemple, à l'aide d'un bois équarri. Dans l'exemple : Des portes comme contrepoids avec un bois équarri comme réglage en hauteur

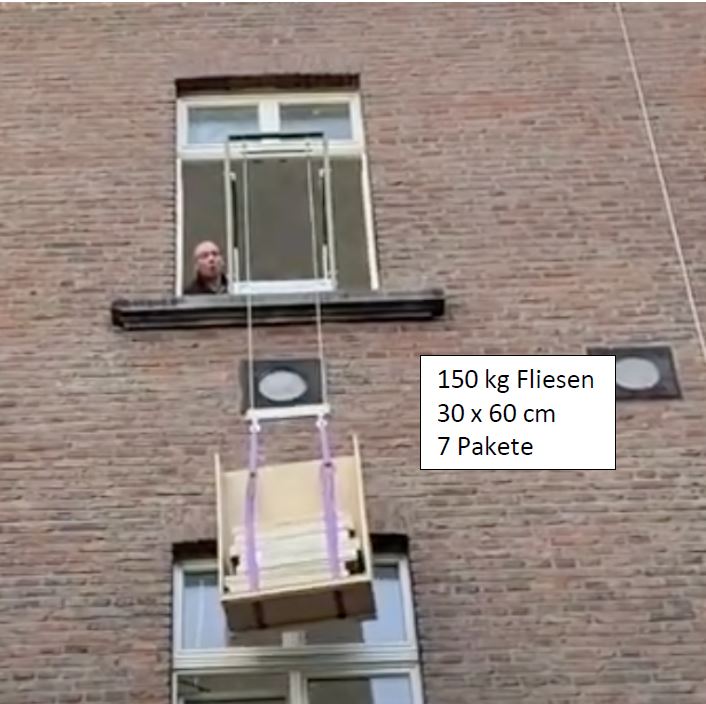

Tuiles de transport
150 kg Tuiles , 30x60 cm, 7 Paquets
Ascenseur de balcon Mini-Flipper 150
Installé avec des supports de sol pour transporter les carreaux

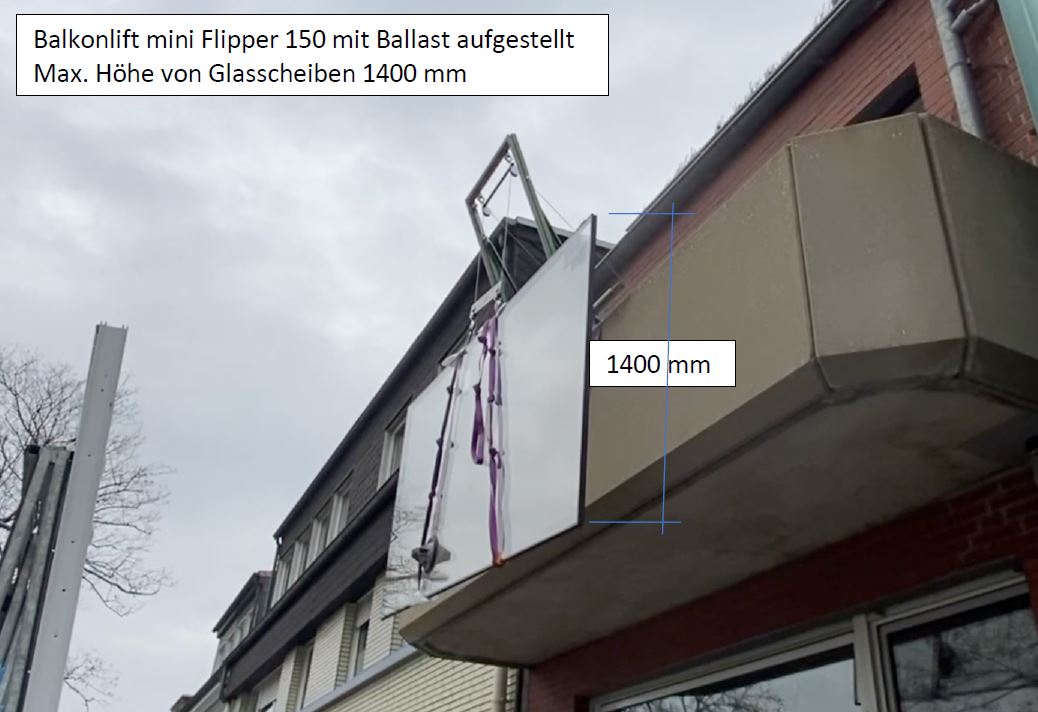

Ascenseur de balcon Mini-Flipper 150
Monté avec ballast, hauteur maximale des vitres 1400 mm

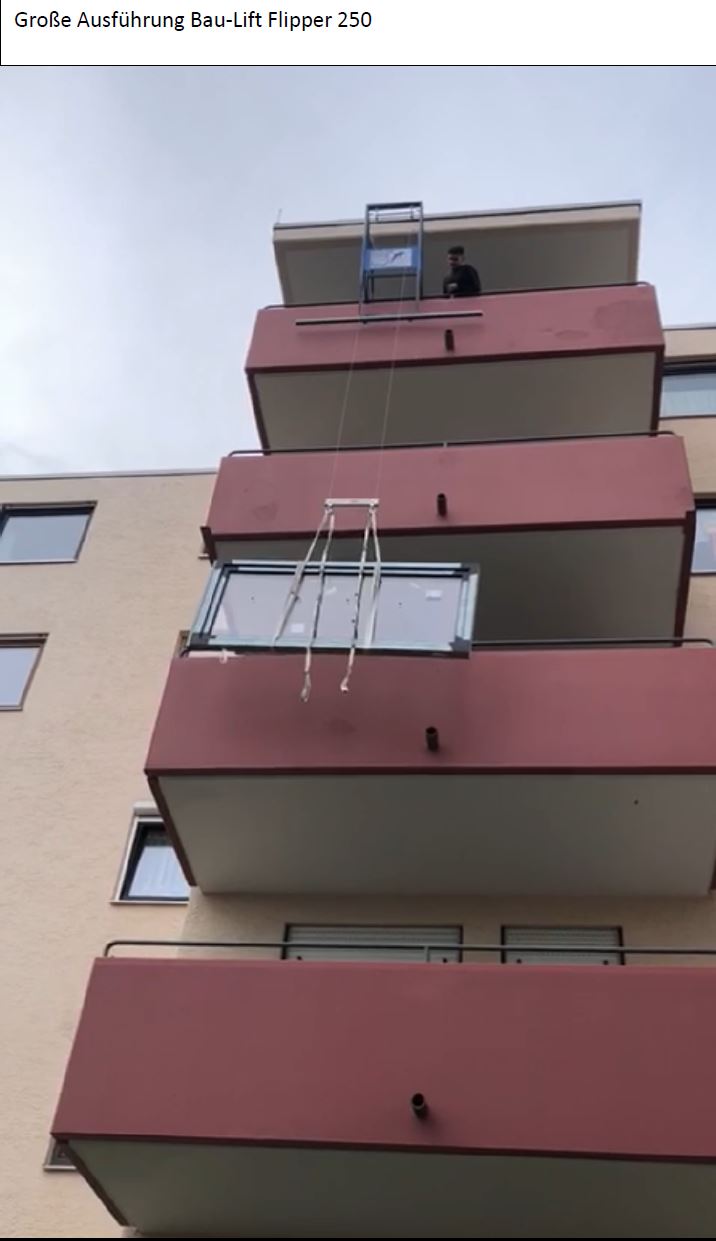

Grande version Bau lift Flipper 250
transport de disques

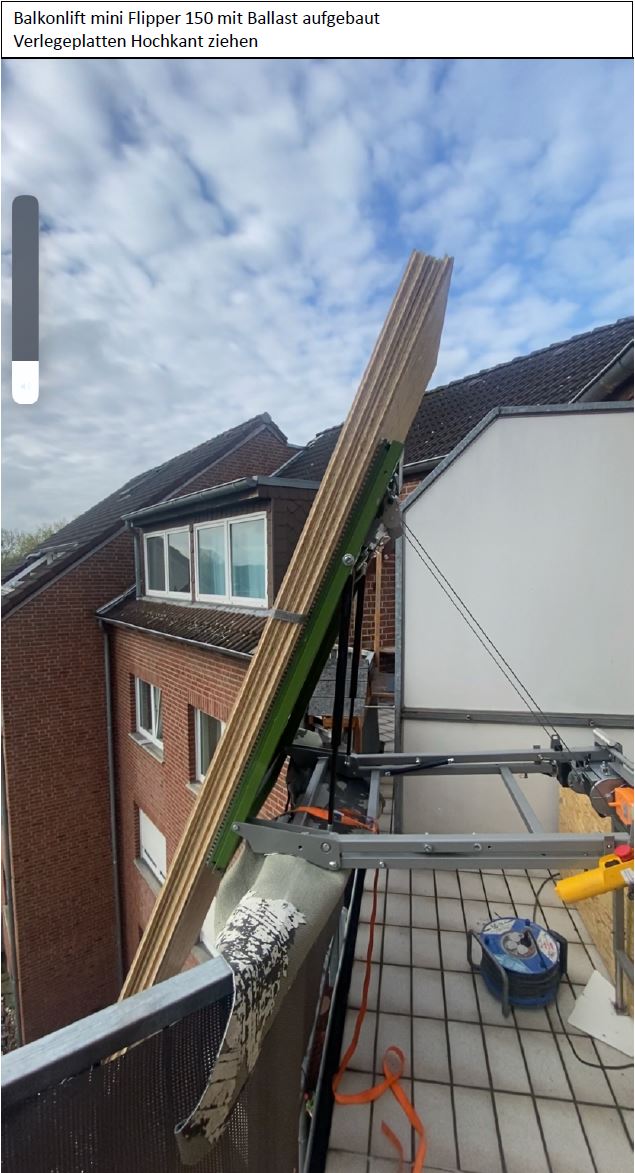

Ascenseur de balcon Mini-Flipper 150

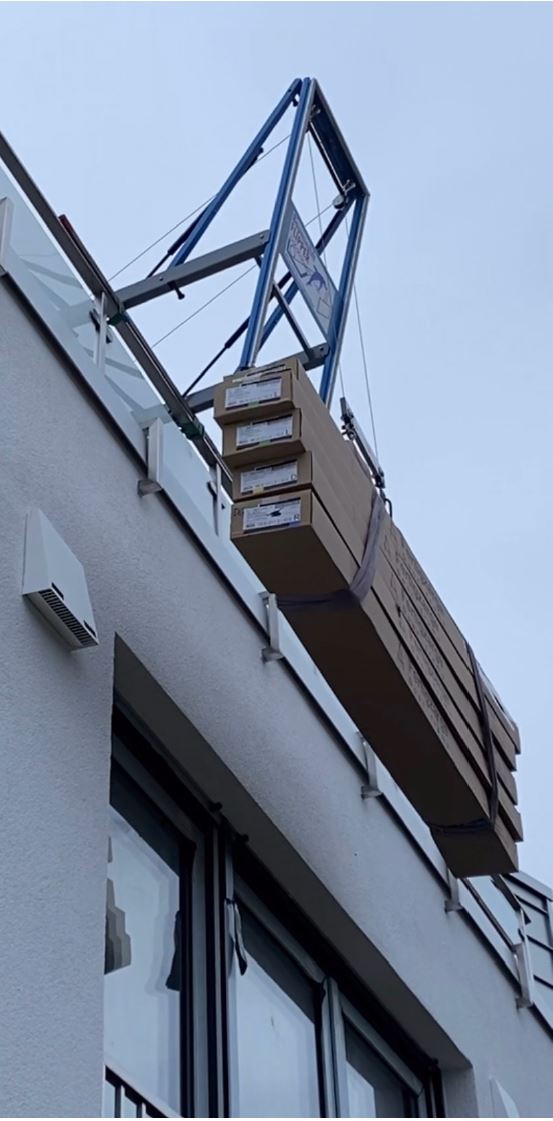

installé avec du ballast Tirer les panneaux d'installation vers le haut

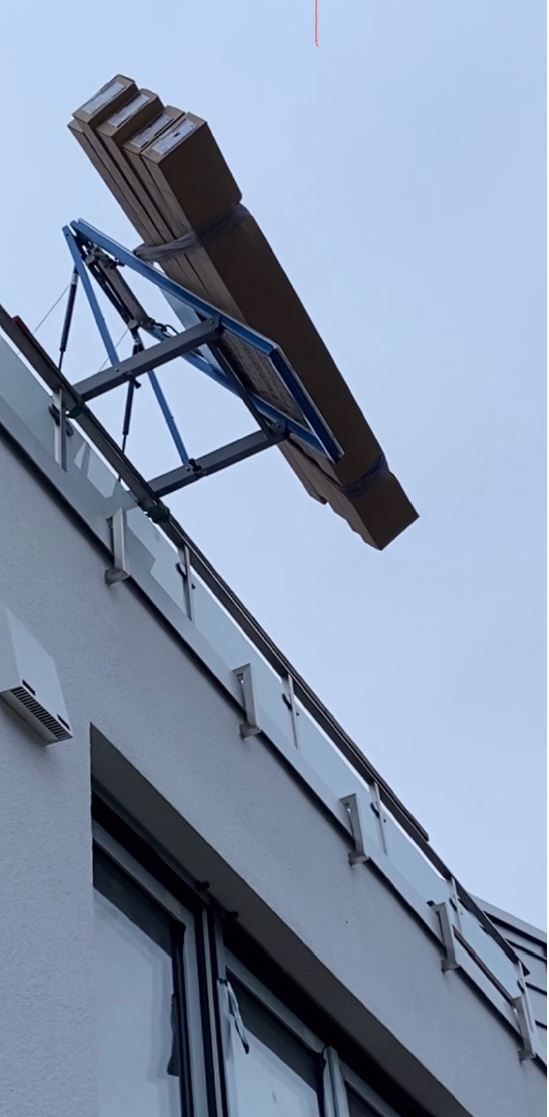

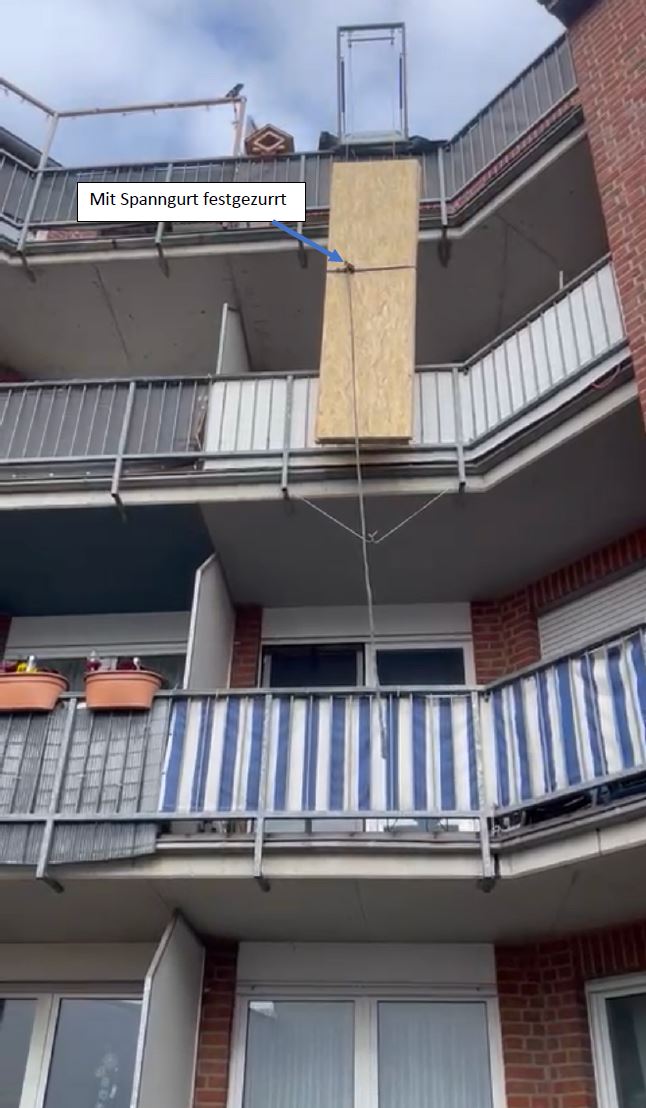

Ascenseur de balcon Mini-Flipper 150
Plaques de pose fixées avec sangle de tension

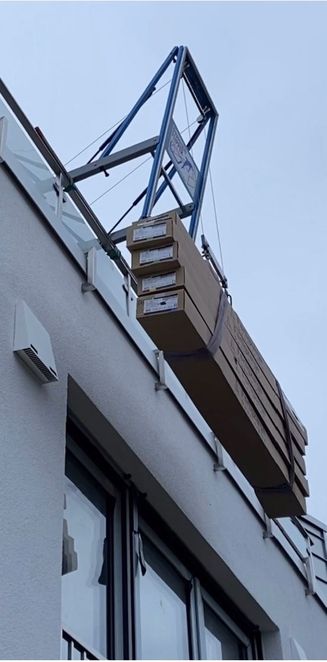

Ascenseur de balcon en service
Ascenseur de balcon en service
Ascenseur de balcon pour mini flipper
(Sortie 2022)

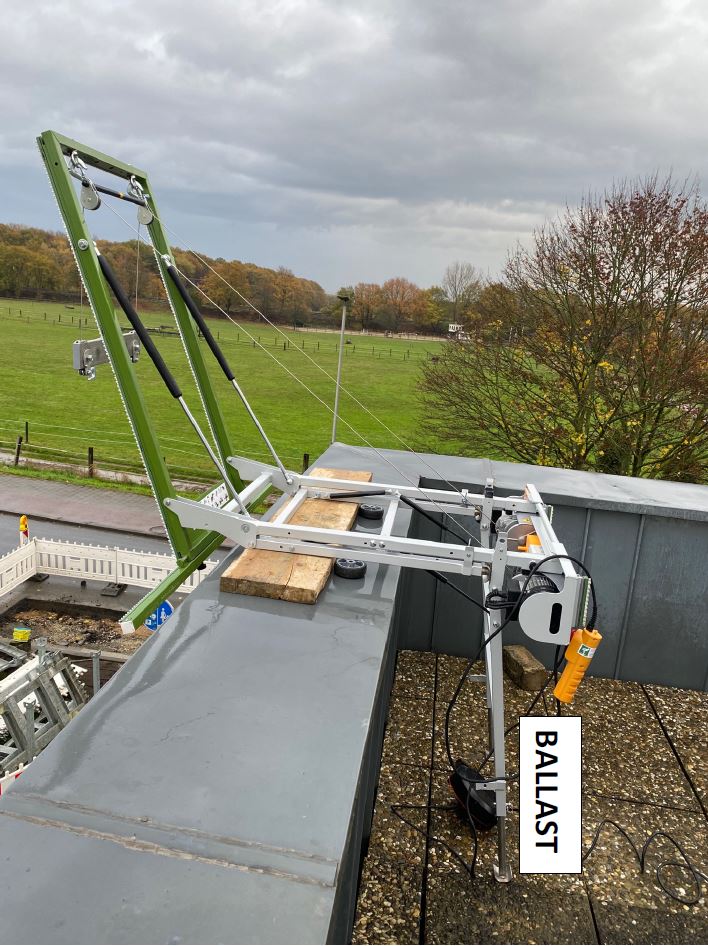

solidement arrimé à la machine avec du lest
