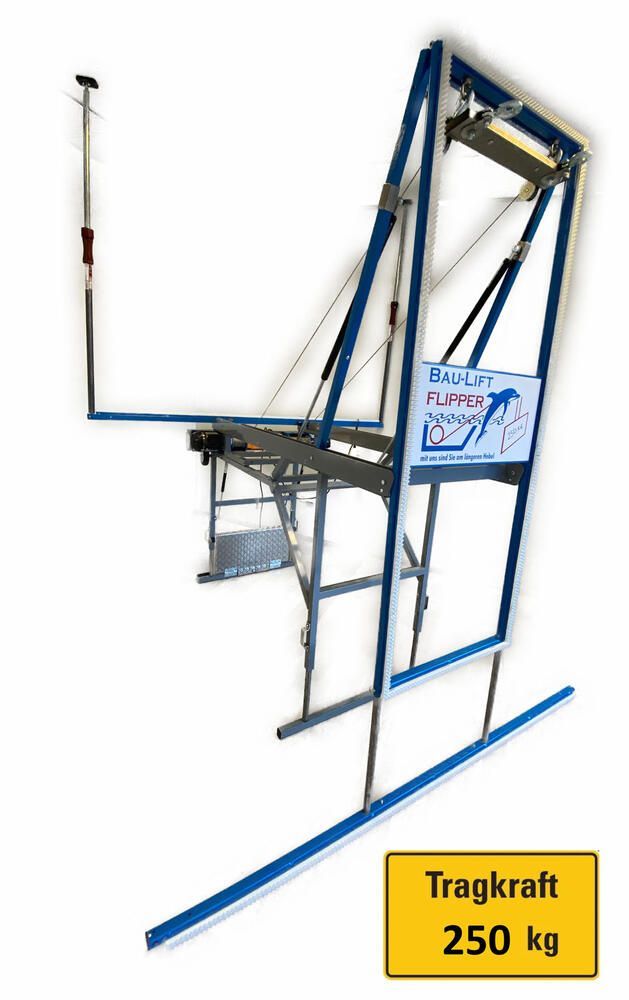

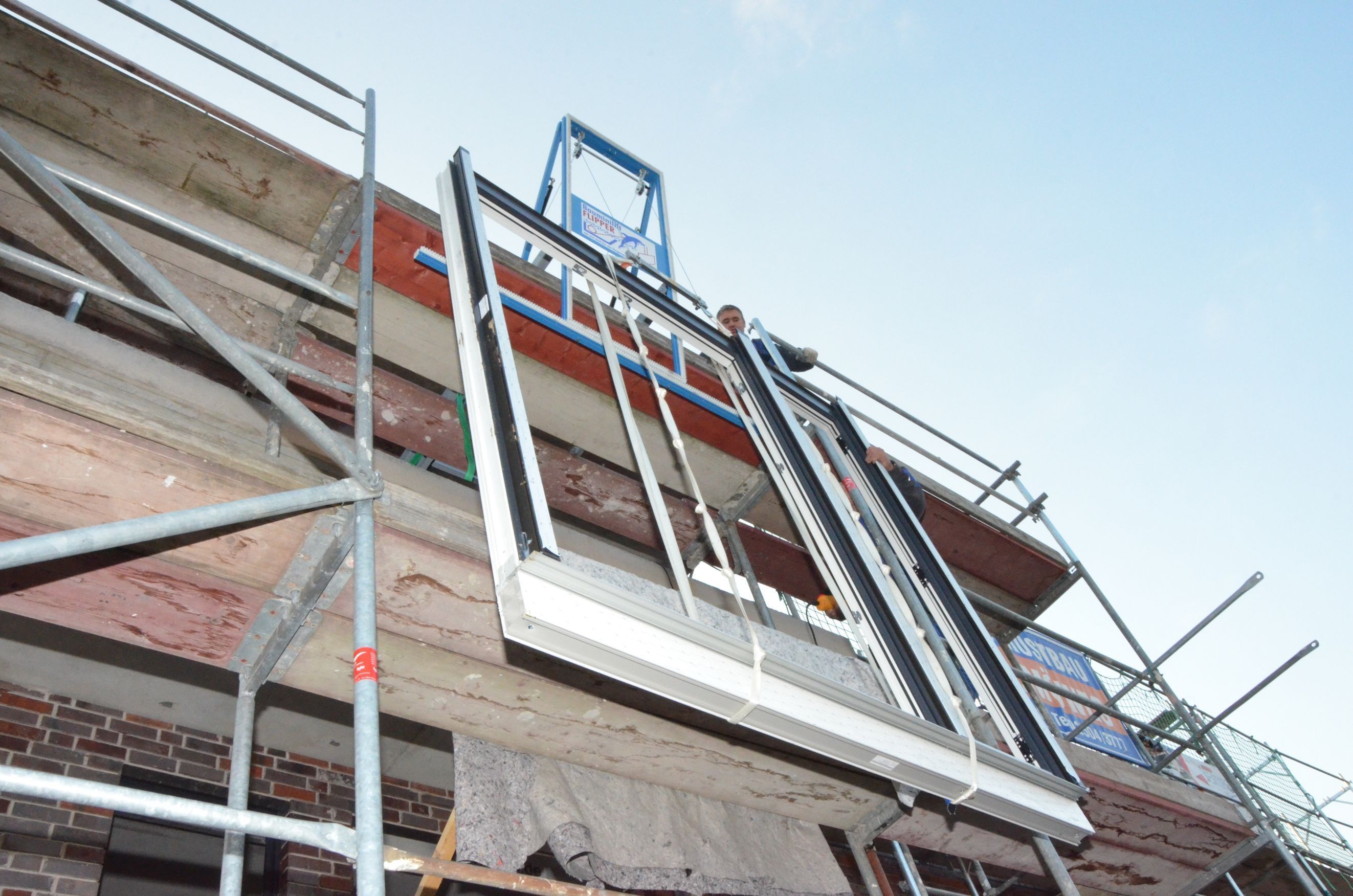

La mini grue mobile Flipper : version large  Ascenseur de bâtiment pour les grands éléments, les vitrages du sol au plafond jusqu'à 4 m2 Portes coulissantes le vantes, etc.

Les exigences des propriétaires et des constructeurs ne cessent d'augmenter et les éléments de construction nécessaires deviennent de plus en plus complexes, plus grands et, surtout, plus lourds. Sur le chantier de construction, vous êtes souvent confronté à la question de savoir comment transporter au mieux les éléments de construction. Car le transport constant de pièces lourdes ne laisse pas vos employés indemnes : des problèmes de santé en sont souvent la conséquence. Pour vous, en tant qu'entrepreneur, cela signifie : temps d'arrêt de votre personnel et pertes.

Avec notre palan de construction spécial, nous vous offrons la possibilité de transporter des composants lourds et encombrants de manière simple, sans avoir à les soulever ou à les transporter. Vous aussi, vous pouvez bénéficier de cette solution d'économie de main-d'œuvre pour chaque chantier !

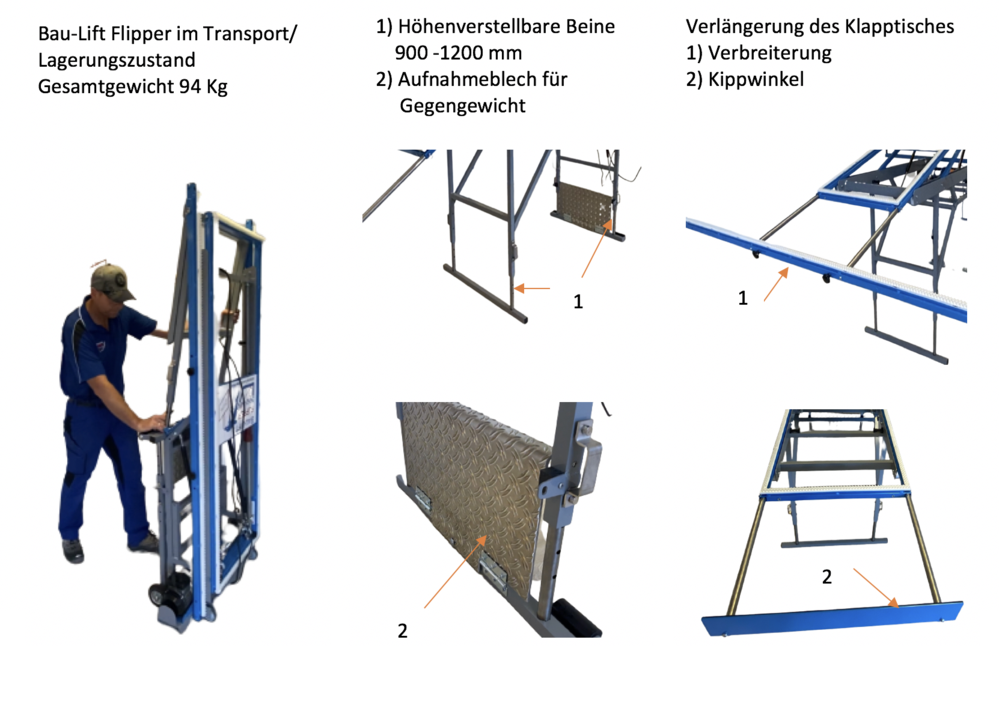

• Poids total avec accessoires 94 kg
• Le contrepoids n'est pas compris dans la livraison
• Alimentation électrique : 220 V | Puissance : 2 x 600 W
• Vitesse de levage / d'abaissement : 10 - 12 m / min
• Max. Poids de traction : 250 kg
• Contrepoids à pleine charge : 200 kg
• Longueur du câble : 18 m jusqu'au 6e étage
• Dimensions extérieures autorisées des fenêtres, portes, panneaux, vitres qui peuvent être soulevées et basculées :
• Hauteur x largeur x profondeur : 3000 x 2500 x 300 mm

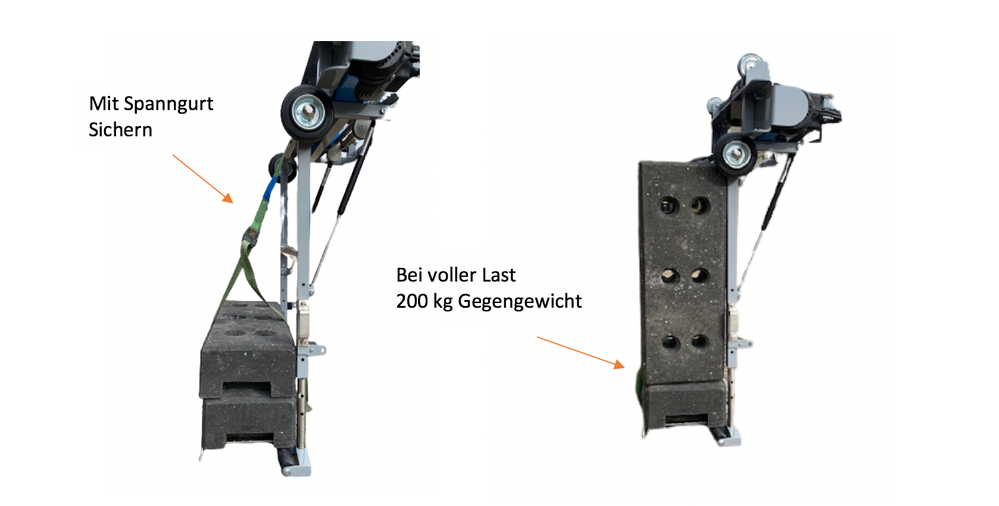

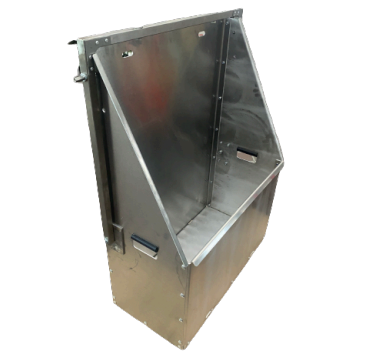

Travailler avec un contrepoids (non fourni)

S'il n'est pas possible de sécuriser le Bau-Lift Flipper avec des étais de plafond, la machine doit alors être sécurisée avec un contrepoids. Pour ce faire, il faut ouvrir le logement pour contrepoids dans la partie inférieure et lester 200 kg de contrepoids à pleine charge. Les contrepoids doivent être fixés avec une sangle de serrage pour éviter qu'ils ne tombent.

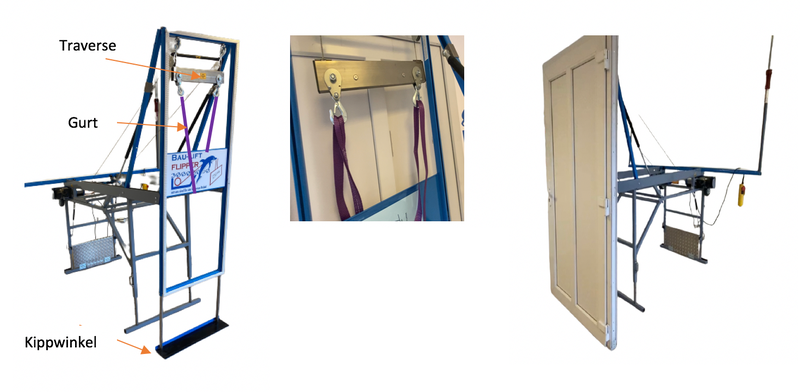

Utiliser le flipper de bau-lift comme dispositif de basculement

• Construisez le Bau-Lift Flipper comme indiqué sur l'image.
• Il faut toujours éviter le basculement de la machine. Utilisez pour cela des supports de plafond ou un contrepoids.

• Montez l'équerre de basculement. Celle-ci doit être en contact avec le sol.
• Placez une sangle sous le bouclier et accrochez-la aux crochets.
• Cela doit empêcher la traverse d'exercer une pression sur les éléments.
• Placez les éléments sur l'équerre et rentrez les treuils.

Rallonger la barre d'élargissement de 2 mètres à 2,7 mètres. Insérer le tube rond sur le côté et le fixer avec des boulons de sécurité.

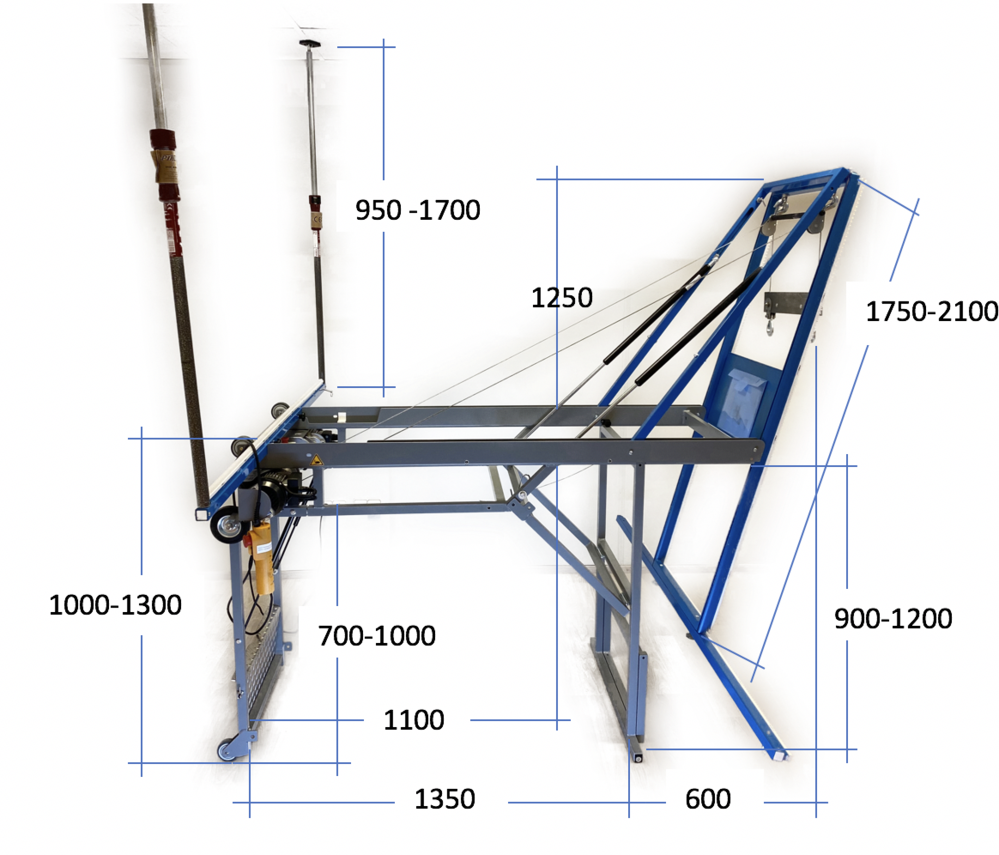

Aperçu de toutes les mesures importantes

Le double cadre crée une stabilité beaucoup plus grande grâce à trois points de pivotement et permet un rayon plus petit lors du pivotement vers l'intérieur. Une hauteur libre de seulement 1300 mm est nécessaire pour créer des éléments à hauteur de plafond jusqu'à 3000 mm dans le bâtiment. C'est unique en son genre.

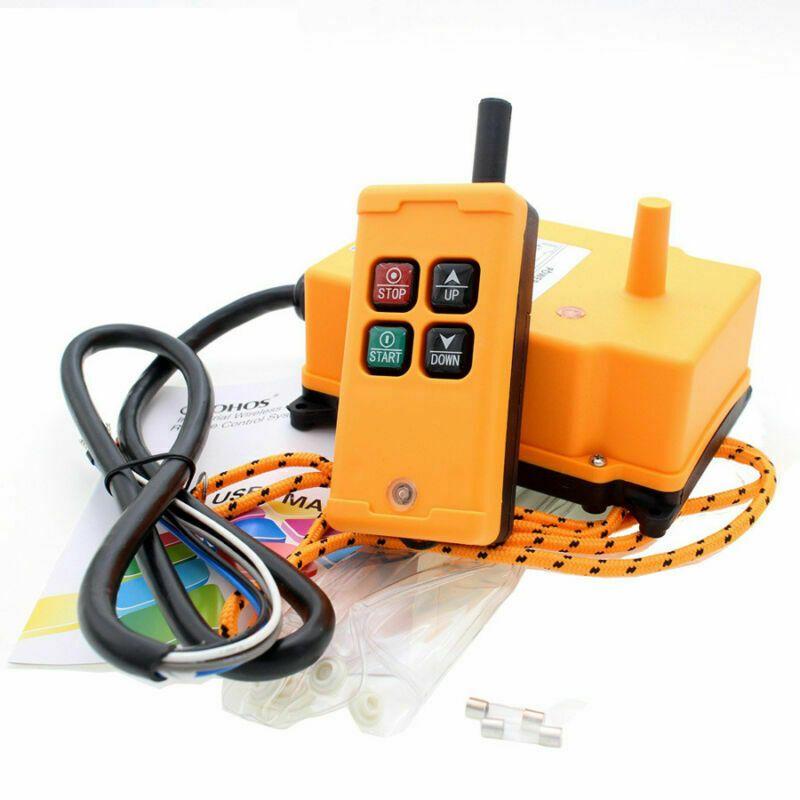

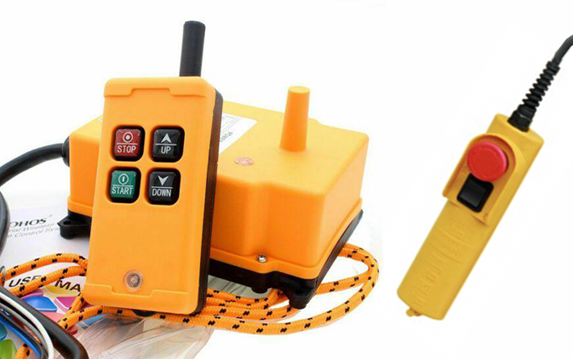

L'ascenseur de chantier est en outre équipé d'une télécommande. Il peut ainsi être utilisé par deux personnes. Cela permet de gagner beaucoup de temps, car la commande de la machine fonctionne depuis n'importe quel étage - la portée est de 100 mètres.

Le Flipper Minilift de la construction levier de levage de construction

• L’élévateur de chantier Flipper nécessite un espace de 1400 mm en profondeur pour être mis en place.
• Lorsqu’il est monté comme indiqué sur la photo, le Bau-Lift est équilibré de manière optimale.
• Le levier à l'intérieur est d'environ 2/3 (1350 mm)
• Vers l'extérieur, il est d'environ 1/3 (600 mm).

Dans certaines circonstances, les pieds avant peuvent être supprimés et le Bau-Lift peut être placé directement sur le rebord de la fenêtre ou la balustrade du balcon. De cette façon, le Bau-Lift peut être déplacé plus loin vers l'extérieur, réduisant la profondeur d'installation à environ 1100 mm.

Nous attachons une grande importance au fait que notre flipper à ascenseur de chantier vous donnera beaucoup de plaisir pendant longtemps et vous déchargera du travail le plus lourd. C'est pourquoi nous utilisons les meilleurs matériaux et composants disponibles sur le marché à cette fin. Pour maintenir le poids de la machine aussi léger que possible, la plupart des pièces du cadre sont en aluminium, tout ce qui est peint en gris par poudrage est en aluminium. Les cadres de support et les composants sont fabriqués en acier robuste (revêtement bleu).

Nous utilisons également :

• Treuils industriels : avec réducteur et moteur robustes.
• Cordes de suspension 3 mm : acier inoxydable / longue durée, très élastique

• Serrures : en acier inoxydable / les plus solidement fixées, ne se perdent pas.
• Champs de gaz : pour l'industrie et la construction mécanique (fabricant renommé)
• Supports de plafond : chacun approuvé pour 350 kg
• Surfaces de table : équipées de brosses industrielles ; pour le verre, le plastique, le bois, des laques durcies sans laisser de rayures

Quelle est la différence entre l'ascenseur de chantier l'ascenseur de construction "flipper" et "mini flipper".

Outre le prix, l'usage auquel la machine est destinée joue un rôle très important.

Le Bau-Lift Flipper (version large) est 500 mm plus long que le mini Flipper et possède un double cadre pliant, ce qui rend beaucoup plus facile et plus sûr de placer de grands éléments jusqu'à 2300 mm de hauteur en position horizontale, et il est également beaucoup plus facile de retirer les éléments de la surface de la table.

Le double cadre crée une stabilité beaucoup plus grande grâce à 3 points de pivot et permet un rayon plus petit lors du pivotement. Une hauteur libre de seulement 1300 mm est nécessaire pour créer des éléments de hauteur de pièce jusqu'à 2300 mm dans le bâtiment, ce qui est unique.

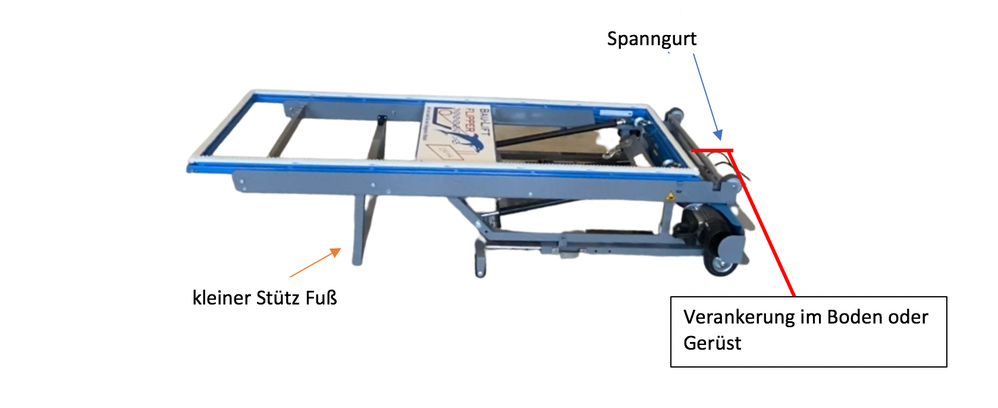

Bau-lift Flipper peut également être utilisé en position couchée

Pour cela, on utilise le petit pied d'appui à l'avant ; les pieds arrière sont alors repliés. Au niveau du treuil, l'élévateur de chantier doit être fixé avec une sangle pour éviter qu'il ne se renverse.

Nous sommes particulièrement fiers d'avoir déjà reçu de nombreuses distinctions pour notre innovation. Nous avons notamment reçu le DEKRA Award 2018 : Ce prix récompense des concepts, processus et initiatives exceptionnels en matière de sécurité routière, domestique et professionnelle. Vous avez des questions sur notre petite grue pour portes et autres ? N'hésitez pas à nous contacter !
